2.4.Как нарисовать линию. Прямая. Дуга. Зигзаг. Волнистая

Рисование прямых линий

Чтобы нарисовать один прямой отрезок линии, используйте инструмент «Отрезок линии».

1. Выберите инструмент «Отрезок линии» .
2. Выполните одно из следующих действий:
   • Поместите указатель в ту точку, где должна начинаться линия, и перетащите его в точку ее окончания.
   • Щелкните в том месте, где должна начинаться линия. В диалоговом окне укажите значения длины и угла линии. Чтобы окрасить линию в текущий цвет заливки, выберите параметр Окрашивать отрезок в цвет заливки. Затем нажмите ОК.
   Параметры инструмента «Отрезок линии»

Рисование дуг

1. Нажмите и удерживайте инструмент «Отрезок линии» (). Выберите инструмент «Дуга» .
2. Выполните одно из следующих действий:
   • Поместите указатель в ту точку, где должна начинаться дуга, и перетащите его в точку ее окончания.Щелкните в том месте, где должна начинаться дуга. Чтобы определить точку, из которой будет нарисована дуга, щелкните в диалоговом окне квадратик на локаторе неподвижной точки . После этого задайте любые из следующих параметров и нажмите кнопку ОК.Длина по оси Х. Определяет ширину дуги.Длина по оси Y. Определяет высоту дуги.Тип. Определяет, каким контуром будет этот объект: замкнутым или открытым.Вдоль. Определяет направление дуги. Выберите «Ось X» или «Ось Y» в зависимости от того, вдоль какой оси должна располагаться база дуги: горизонтальной (x) или вертикальной (y).Наклон: определяет направление наклона дуги. Чтобы получить вогнутую дугу, введите отрицательное значение. Чтобы получить выгнутую дугу, введите положительное значение. При нулевом значении наклона получается прямая линия.Окрашивать дугу в цвет заливки. Дуга окрашивается в текущий цвет заливки.Примечание. Для динамического просмотра дуги по мере ввода параметров дважды щелкните инструмент «Дуга» на панели «Инструменты».Параметры инструмента «Отрезок дуги»

Рисование спиралей

1. Нажмите и удерживайте инструмент «Отрезок линии» (). Выберите инструмент «Спираль» .
2. Выполните одно из следующих действий:
   • Перетащите курсор, пока не получите спираль нужного размера. Чтобы повернуть спираль, перетащите указатель в дуге.
   • Щелкните в том месте, где должна начинаться спираль. В диалоговом окне задайте любые из следующих параметров и нажмите кнопку ОК.Радиус. Определяет расстояние от центра до самой дальней точки спирали.Рост. Определяет величину, на которую каждый виток спирали будет уменьшаться по сравнению с предыдущим витком.Число сегментов. Определяет количество сегментов в спирали. Каждый полный виток спирали состоит из четырех сегментов.Стиль. Определяет направление спирали.
   Параметры инструмента «Спираль»

Рисование сеток

Инструменты сеток используются для быстрого рисования прямоугольных и полярных сеток. Инструмент «Прямоугольная сетка» создает прямоугольные сетки заданного размера с заданным количеством разделителей. Инструмент «Полярная сетка» создает концентрические круги заданного размера с заданным количеством разделителей.

Рисование прямоугольных сеток

1. Нажмите и удерживайте инструмент «Отрезок линии» (). Выберите инструмент «Прямоугольная сетка» .
2. Выполните одно из следующих действий:
   • Перетащите курсор, пока не получите сетку нужного размера.
   • Щелкните, чтобы задать неподвижную точку сетки. Чтобы определить точку, из которой будет нарисована сетка, щелкните в диалоговом окне квадратик на локаторе неподвижной точки . После этого задайте любые из следующих параметров и нажмите кнопку ОК.Размер по умолчанию. Определяет ширину и высоту всей сетки.Горизонтальные разделители. Определяет количество горизонтальных разделителей между верхним и нижним краями сетки. Значение «Асимметрично» позволяет распределять горизонтальные разделители неравномерно с увеличением их частоты в сторону верхнего или нижнего края сетки.Вертикальные разделители. Определяет количество вертикальных разделителей между левым и правым краями сетки. Значение «Асимметрично» позволяет распределять вертикальные разделители неравномерно с увеличением их частоты в сторону левого или правого края сетки.Использовать внешний прямоугольник в качестве рамки. Заменяет верхний, нижний, левый и правый сегменты отдельным прямоугольным объектом.Окрашивать сетку в цвет заливки. Сетка окрашивается в текущий цвет заливки (в противном случае заливка не задается).
   Параметры инструмента «Прямоугольная сетка»

Рисование круговых (полярных) сеток

1. Нажмите и удерживайте инструмент «Отрезок линии» (). Выберите инструмент «Полярная сетка» .
2. Выполните одно из следующих действий:
   • Перетащите курсор, пока не получите сетку нужного размера.
   • Щелкните, чтобы задать неподвижную точку сетки. Чтобы определить точку, из которой будет нарисована сетка, щелкните в диалоговом окне квадратик на локаторе неподвижной точки . После этого задайте любые из следующих параметров и нажмите кнопку ОК.Размер по умолчанию. Определяет ширину и высоту всей сетки.Концентрические разделители. Определяет количество круговых концентрических разделителей в сетке. Значение «Асимметрично» позволяет распределять концентрические разделители неравномерно с увеличением их частоты в сторону внутренней или внешней части сетки.Радиальные разделители. Определяет количество радиальных разделителей между центром и периферической частью сетки. Значение «Асимметрично» позволяет распределять радиальные разделители неравномерно с увеличением их частоты по часовой стрелке или против часовой стрелки.Создать составной контур на основе эллипсов. Преобразует концентрические круги в отдельные составные контуры и добавляет в них заливку через один.Окрашивать сетку в цвет заливки. Сетка окрашивается в текущий цвет заливки (в противном случае заливка не задается).
   Параметры инструмента «Полярная сетка»

Рисование прямоугольников и квадратов

1. Выберите инструмент «Прямоугольник»  или «Прямоугольник со скругленными углами» .
2. Выполните одно из следующих действий:
   • Чтобы нарисовать прямоугольник, перетащите курсор по диагонали, пока не получите прямоугольник нужного размера.
   • Чтобы нарисовать квадрат, нажмите клавишу Shift и, не отпуская ее, перетащите указатель по диагонали, пока не получите квадрат нужного размера.
   • Чтобы создать квадрат или прямоугольник путем ввода значений, щелкните в той точке, где должен находиться левый верхний угол фигуры. Укажите ширину и высоту (а также радиус угла для прямоугольника со скругленными углами), затем нажмите кнопку ОК.Параметры инструмента «Прямоугольник»

Указание радиуса угла в прямоугольнике со скругленными углами

Радиус угла определяет скругление углов прямоугольника. Пользователь может изменять радиус, заданный по умолчанию, для всех новых прямоугольников, а также радиус отдельных прямоугольников в процессе рисования.

• Чтобы изменить радиус угла по умолчанию, выберите Редактирование > Установки > Основные (Windows) или Illustrator > Установки > Основные (macOS) и введите новое значение для параметра Радиус угла. Альтернативный способ: выберите инструмент «Прямоугольник со скругленными углами», щелкните в окне документа и введите новое значение для параметра Радиус угла. Радиус по умолчанию применяется только к новым прямоугольникам со скругленными углами, а не к существующим.
• Чтобы изменить радиус угла при перетаскивании с помощью инструмента «Прямоугольник со скругленными углами», нажмите клавишу «Стрелка вверх» или «Стрелка вниз». Когда будет достигнуто нужное скругление углов, отпустите клавишу.
• Чтобы получить прямые углы при перетаскивании с помощью инструмента «Прямоугольник со скругленными углами», нажмите клавишу «Стрелка влево».
• Чтобы получить углы с максимальным скруглением при перетаскивании с помощью инструмента «Прямоугольник со скругленными углами», нажмите клавишу «Стрелка вправо».

Примечание.

После создания прямоугольника со скругленными углами невозможно изменить радиус скругления. Если необходимо изменить радиус скругления, создайте обычный прямоугольник и выберите Эффект > Преобразовать в фигуру > Прямоугольник со скругленными углами, затем укажите параметры прямоугольника со скругленными углами. Чтобы настроить радиус скругления или другие параметры, измените параметры эффекта на палитре Оформление.

Рисование эллипсов

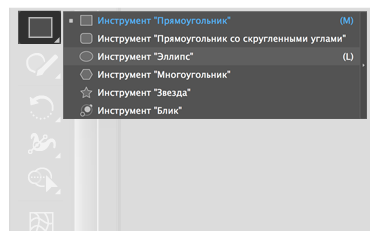

1. Нажмите и удерживайте инструмент «Прямоугольник» (). Выберите инструмент «Эллипс» .
2. Выполните одно из следующих действий:
   • Перетащите курсор по диагонали, пока не получите эллипс нужного размера.
   • Щелкните в той точке, где должен находиться левый верхний угол ограничительной рамки эллипса. Укажите ширину и высоту эллипса, затем нажмите кнопку ОК.Примечание. Чтобы нарисовать круг, удерживайте клавишу Shift при перетаскивании. Чтобы указать размеры, после ввода значения ширины щелкните слово Высота, чтобы скопировать введенное значение в поле Высота.Параметры инструмента «Эллипс»

Рисование многоугольников

1. Нажмите и удерживайте инструмент «Прямоугольник» (). Выберите инструмент «Многоугольник» .
2. Выполните одно из следующих действий:
   • Перетащите курсор по диагонали, пока не получите многоугольник нужного размера. Чтобы повернуть многоугольник, перетащите указатель в дуге. Для добавления и удаления сторон многоугольника нажимайте клавиши «Стрелка вверх» и «Стрелка вниз».
   • Щелкните в той точке, где должен находиться центр многоугольника. Укажите радиус и количество сторон многоугольника, затем нажмите ОК.
   Параметры инструмента «Многоугольник»

Примечание.

Треугольники — тоже многоугольники! Их рисуют точно так же, как и любые другие многоугольники.

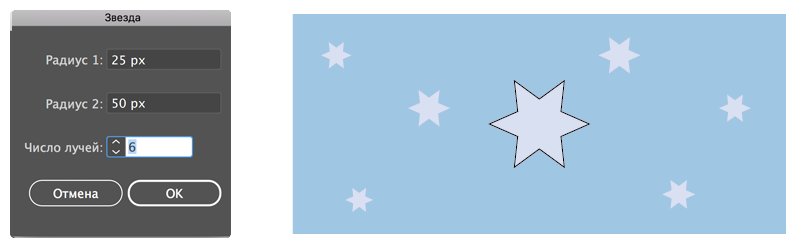

Рисование звезд

1. Нажмите и удерживайте инструмент «Прямоугольник» (). Выберите инструмент «Звезда» .
2. Выполните одно из следующих действий:
   • Перетащите курсор, пока не получите звезду нужного размера. Чтобы повернуть звезду, перетащите указатель в дуге. Для добавления и удаления концов звезды нажимайте клавиши «Стрелка вверх» и «Стрелка вниз».
   • Щелкните в той точке, где должен находиться центр звезды. В поле «Радиус 1» укажите расстояние от центра звезды до наиболее близких к нему точек. В поле «Радиус 2» укажите расстояние от центра звезды до наиболее далеких от него точек. В поле «Концы» укажите количество концов звезды. Затем нажмите ОК. Рисуя звезду, вы также можете использовать клавиши «Стрелка вверх» и «Стрелка вниз» для увеличения или уменьшения количества лучей звезды.

Рисование бликов

Инструмент «Блик» создает блики с ярким центром, ореолом, лучами и кольцами. С помощью этого инструмента можно создавать эффект, напоминающий блики оптики на фотографиях.

Блик имеет центральный и концевой маркеры. С помощью этих маркеров задается расположение самого блика и его колец. Центральный маркер находится в ярком центре блика — в этой точке начинается контур блика.

A. Центральный маркер B. Концевой маркер C. Лучи (для наглядности показаны черным цветом) D. Ореол E. Кольца

Создание блика

СОЗДАНИЕ БЛИКА ПО УМОЛЧАНИЮ

1. Нажмите и удерживайте инструмент «Прямоугольник» (). Выберите инструмент «Блик» .
2. Нажмите клавишу Alt (Windows) или Option (macOS) и щелкните в том месте, где должен быть центральный маркер блика.Совет. Лучше всего блики смотрятся, если их рисовать поверх существующих объектов.

РИСОВАНИЕ БЛИКА

1. Выберите инструмент «Блик».
2. Нажмите кнопку мыши, чтобы разместить центральный маркер блика в нужной части рисунка, затем перетащите курсор, чтобы задать размер центральной части, размер ореола и угол лучей.Прежде чем отпустить кнопку мыши, нажмите Shift, чтобы зафиксировать лучи с заданным углом. С помощью клавиш «Стрелка вверх» и «Стрелка вниз» добавляйте и удаляйте лучи. Чтобы центр блика оставался на месте, нажмите клавишу Ctrl (Windows) или Command (macOS).
3. Отпустите кнопку мыши, когда получите нужный центр, ореол и лучи.
4. Еще раз нажмите кнопку мыши и перетащите курсор, чтобы добавить в блик кольца и разместить концевой маркер.Прежде чем отпустить кнопку мыши, добавьте или удалите нужное количество лучей с помощью клавиш «Стрелка вверх» или «Стрелка вниз». Для случайного распределения колец используйте клавишу «~».
5. Отпустите кнопку мыши, когда концевой маркер будет в нужном месте.Все элементы блика (центральная часть, ореол, кольца и лучи) имеют заливку цветом с различными параметрами непрозрачности.

СОЗДАНИЕ БЛИКА С ПОМОЩЬЮ ДИАЛОГОВОГО ОКНА «ПАРАМЕТРЫ ИНСТРУМЕНТА “БЛИК”»

1. Выберите инструмент «Блик» и щелкните в том месте, где должен находиться центральный маркер блика.
2. В диалоговом окне «Параметры инструмента “Блик”» выполните какие-либо из следующих действий и нажмите кнопку «OК».
   • Задайте общий диаметр, непрозрачность и яркость центра блика.
   • Задайте параметр «Увеличение» для ореола в процентах от общего размера и укажите значение разброса (0 — четкий, 100 — размытый).
   • Чтобы добавить в блик лучи, выберите параметр «Лучи» и укажите их количество, длину самого длинного луча (в процентах от длины среднего луча) и значение разброса для лучей (0 — четкие, 100 — размытые).
   • Чтобы добавить в блик кольца, выберите параметр «Кольца» и укажите длину контура от центральной точки ореола (центрального маркера) до центральной точки самого дальнего кольца (концевого маркера), количество колец, размер самого большого кольца (в процентах от размера среднего кольца) и направление или угол колец.
   Параметры инструмента «Блик»

Редактирование блика

Выполните любое из следующих действий:

• Выберите блик и дважды щелкните значок инструмента «Блик». Откроется диалоговое окно Параметры инструмента «Блик». Измените параметры в диалоговом окне.

Совет. Чтобы восстановить значения параметров блика по умолчанию, нажмите кнопку Сбросить, удерживая клавишу Alt (Windows) или Option (macOS).

• Выберите блик и инструмент «Блик». Измените длину или направление блика. Для этого перетащите конечную точку от центрального или концевого маркера.
• Выберите блик, затем нажмите Объект > Разобрать. Элементы блика станут доступны для редактирования аналогично элементам переходов.
